DALI nima?
DALI qo'llanma
Raqamli manzilli yoritish interfeysi DALI deb nomlanadi. Ushbu ikki tomonlama protokol tufayli yoritish tizimining tarkibiy qismlari boshqarilishi va bir-biri bilan bog'lanishi mumkin.
1990-yillarning oxiriga borib taqaladigan IEC60929 DALIni belgilaydi. O'shandan beri u katta o'zgarishlarga duch keldi. Joriy (2020) versiyasi bo'lgan DALI-2 IEC62386 da tavsiflangan. Eski DALI-2 logotipi va eski DALI (1-versiya) logotipi.
Ikkala logotip ham DiiAga tegishli. Raqamli yoritish interfeysi ittifoqining maqsadi raqamli manzilli yoritish interfeysi texnologiyasiga asoslangan yoritishni boshqarish tizimlari bozorini kengaytirishdir. Bu yorug'lik firmalarining ochiq, xalqaro assotsiatsiyasi.
Barcha eng yaxshi ishlab chiqaruvchilar DALI-ni qo'llab-quvvatlaydigan yoritishni boshqarish tizimlarining katta tanlovini taqdim etadilar va hozirda u yoritishni boshqarish uchun sanoat standarti sifatida tan olingan.
DALI ning asosiy atributlariga quyidagilar kiradi: 1. U har qanday ishlab chiqaruvchi tomonidan ishlatilishi mumkin bo'lgan ochiq protokoldir.
2. DALI-2ning majburiy sertifikatlash jarayonlari ishlab chiqaruvchilar oʻrtasida muvofiqlikni taʼminlaydi.
3. Oddiy o'rnatish. Elektr va boshqaruv liniyalari bir-biriga ulanganda ekranlashning hojati yo'q.
4. Simlar topologiyasi sifatida yulduz (markaz va sim), daraxt, chiziq yoki ularning har qanday kombinatsiyasidan foydalanish mumkin.
5. Aloqa analog emas, raqamli bo'lganligi sababli, ko'plab qurilmalar bir xil karartma qiymatlarini olishlari mumkin, bu esa juda izchil va aniq karartma ishlashiga olib keladi.
6. Tizimdagi har bir komponent o'ziga xos manzilga ega bo'lib, sozlash mumkin bo'lgan boshqarish uchun keng imkoniyatlar qatorini ta'minlaydi.
DALI va 1-10V QANDAY QILIShADI?
DALI yorug'lik sanoati uchun yaratilgan va xuddi 1-10V. DALI va 1-10V interfeysli yoritishni boshqarish qismlari, masalan, LED drayverlari va sensorlari turli sotuvchilar tomonidan taklif etiladi. Ammo bu yagona o'xshashlik.
DALI va 1-10V oʻrtasida baʼzi asosiy farqlar mavjud:
DALIga murojaat qilish mumkin. Bu ko'plab foydali xususiyatlarga, jumladan guruhlash, sahna ko'rinishini sozlash va dinamik boshqaruvga yo'l ochadi, bu ofis tartibidagi o'zgarishlarga javoban qaysi sensorlar va kalitlar qaysi yorug'lik moslamalarini boshqarishini o'zgartirishga imkon beradi.
Analog emas, balki raqamli bu DALI. Shunday qilib, DALI yorug'lik darajasini aniqroq nazorat qilish va yanada ishonchli karartmani ta'minlaydi.
DALI standart bo'lgani uchun, masalan, karartma egri chizig'i belgilangan bo'lib, uskunaning ishlab chiqaruvchidan ishlab chiqaruvchiga mos kelishiga imkon beradi. Bir xil karartma kanalida bir nechta ishlab chiqaruvchi drayverlardan foydalanish juda oldindan aytib bo'lmaydigan natijalarga olib kelishi mumkin, chunki 1-10V karartma egri chizig'i hech qachon aniqlanmagan.
Faqat asosiy xiralashtirish va yoqish/o‘chirish 1-10V orqali boshqariladi. DALI ranglarni boshqarish, ranglarni o'zgartirish, favqulodda vaziyatlar chiroqlarini sinab ko'rish va fikr-mulohazalarni taqdim etish, murakkab sahnalarni yaratish va yoritishga oid ko'plab boshqa vazifalarni bajarishga qodir.
HAR QANDAY DALI MAHSULOTINI BOSHQA DALI MAHSULOTI BILAN FOYDALANISH MUMKINMI?
Standart juda cheklanganligi sababli, DALI ning birinchi iteratsiyasi bilan moslik bilan bog'liq ba'zi muammolar mavjud edi. Yuborilishi mumkin bo'lgan ko'rsatmalar miqdori va to'qnashuvni aniqlash har bir DALI ma'lumotlar ramkasida atigi 16 bit (manzil uchun 8 bit va buyruq uchun 8 bit) bo'lganligi sababli jiddiy cheklangan edi. Natijada, bir qator ishlab chiqaruvchilar o'zlarining xususiyatlarini qo'shib, uning imkoniyatlarini oshirishga harakat qilishdi, bu esa ma'lum nomuvofiqliklarga olib keldi.
Bu DALI-2 joriy etilishi bilan hal qilindi.
DALI-2 asl nusxadan ancha kengroq va unga kiritilmagan bir qancha funksiyalarga ega. Natijada, turli ishlab chiqaruvchilar tomonidan DALI-ga kiritilgan o'zgartirishlar endi kerak emas. DALI-2 dizaynini batafsilroq tushuntirish uchun quyidagi "DALI qanday ishlaydi" bo'limiga qarang.
DALI-2 belgisi egasi Digital Illumination Interface Alliance (DiiA) undan foydalanishga qattiq cheklovlar qo'ydi. Ulardan eng muhimi shundaki, hech bir mahsulot IEC62386 ga toʻliq mos kelishini taʼminlash uchun alohida sertifikatlash protsedurasidan oʻtmasa, DALI-2 belgisiga ega boʻlishi mumkin emas.
DALI-2 ma'lum cheklovlar bilan bitta o'rnatishda DALI-2 va DALI komponentlaridan foydalanishga ruxsat beradi. Bu DALI LED drayverlari (asosiy misol) DALI-2 tartibida ishlatilishi mumkinligini anglatadi.
KNX, LON va BACnet DALI bilan qanday taqqoslanadi?
KNX, LON va BACnet kabi qurilishni boshqarish protokollari bino bo'ylab tarqalgan ko'plab tizimlar va qurilmalarni birlashtirish va boshqarish uchun mo'ljallangan. Ularni yoritishni boshqarish protokollari sifatida ishlatib bo'lmaydi, chunki bozorda ushbu protokollarga to'g'ridan-to'g'ri ulanishni ta'minlaydigan LED drayverlari deyarli yo'q (garchi KNX interfeysi bilan juda cheklangan miqdordagi LED drayverlari mavjud).
Boshqa tomondan, DALI-2 buyruqlar to'plamida yoritishga oid bir qancha ko'rsatmalar mavjud, chunki DALI va DALI-2 asosan yoritishni boshqarish uchun yaratilgan. Bularga xiralashtirish, rangni o'zgartirish, sahnani o'rnatish, favqulodda vaziyatlarda sinov va fikr-mulohazalarni bildirish, sirkadiyalik yoritish buyruqlari va funksiyalari kiradi. Ayniqsa, LED drayverlari, yorug'likni boshqarish komponentlarining juda keng assortimenti to'g'ridan-to'g'ri DALI ulanishini taklif qiladi.
Ko'pgina ilovalarda binolarni boshqarish tizimi (BMS) butun binoni boshqarish uchun KNX, LON, BACnet va tegishli protokollarni qo'llaydi (HVAC, xavfsizlik, kirishni boshqarish, liftlar va boshqalarni birlashtirish), DALI esa faqatgina boshqarish uchun ishlatiladi. chiroqlar. Zarur bo'lganda, shlyuz BMS va yoritish tizimi o'rtasida aloqa o'rnatishga imkon beradi, masalan, agar xavfsizlik tizimi buzg'unchini aniqlasa, DALI orqali barcha koridor chiroqlarini yoqish mumkin edi.
DALI qanday ishlaydi?

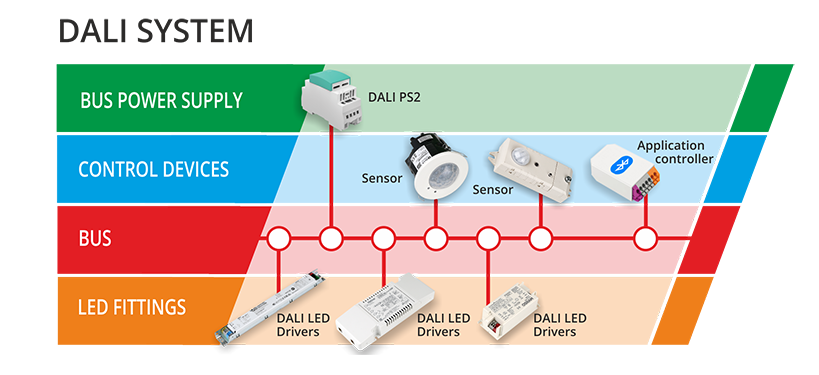

DALI ning asosiy komponenti - bu sensorlar va boshqa kirish qurilmalaridan raqamli boshqaruv signallarini dastur boshqaruvchisiga uzatish uchun ishlatiladigan ikkita simdan tashkil topgan avtobus. LED drayverlari kabi qurilmalar uchun chiquvchi signallarni yaratish uchun dastur boshqaruvchisi o'zi ishlab chiqqan qoidalarni amalga oshiradi.
Avtobuslar uchun quvvat manbai (PSU). Ushbu element odatda kerak. Bu avtobus kuchlanishini kerakli darajada barqaror ushlab turadi.
1. LED lampalar. DALI tizimidagi har bir yorug'lik moslamasi uchun DALI drayveri talab qilinadi. To'g'ridan-to'g'ri DALI avtobus buyurtmalarini DALI haydovchisi qabul qilishi mumkin, keyin u kerak bo'lganda harakat qilishi mumkin. Drayvlar DALI yoki DALI-2 qurilmalari boʻlishi mumkin, lekin ular DALI-2 qurilmalari boʻlmasa, ushbu eng soʻnggi versiyada mavjud boʻlgan qoʻshimcha funksiyalardan birortasi ham boʻlmaydi.
2. Datchiklar va kalitlar kabi kiritish gadjetlari. Bular ilova boshqaruvchisiga ulanish uchun 24-bit maʼlumotlar ramkalaridan foydalanadi. Ular boshqaruv qurilmalari bilan bevosita gaplashmaydi.
3. Misollar. Sensor kabi qurilmada ko'pincha turli xil gadjetlar bo'lishi mumkin. Masalan, sensorlar ko'pincha infraqizil qabul qiluvchi, yorug'lik darajasidagi detektor va harakat detektorini (PIR) o'z ichiga oladi. Bitta qurilma uchta misolni o'z ichiga oladi, ular misollar deb ataladi. Har bir DALI{2}} misoli alohida yoritish guruhini boshqarish uchun murojaat qilishi va boshqa nazorat guruhining a'zosi bo'lishi mumkin.
4. Boshqarish qurilmalari uchun amaliy kontrollerlar. Tizimning "miyalari" dastur boshqaruvchilaridir. Sensorlardan (va boshqa qurilmalardan) 24-bit signallarni olgandan so'ng u 16-bit buyurtmalarini boshqaruv uskunasiga yuboradi. Ilova boshqaruvchisi, shuningdek, DALI avtobusining ma'lumotlar oqimini boshqaradi, uni to'qnashuvlar uchun nazorat qiladi va kerak bo'lganda ko'rsatmalarni qayta chiqaradi.
DALI QANDAY BO'LGAN?

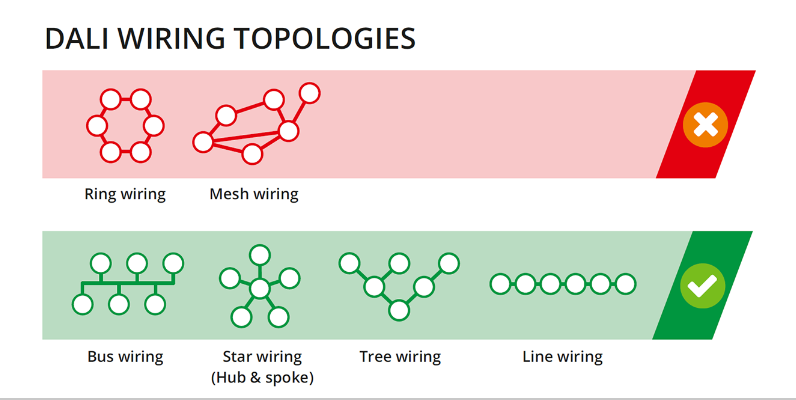

DALI qanday topologiyadan foydalanadi? DALI bilan avtobus, yulduz (markaz va sim), daraxt, chiziq yoki ushbu topologiyalarning har qanday aralashmasidan foydalanish mumkin.
Har qanday halqa yoki to'rli simlar topologiyasi u bilan ishlamaydi.
DALI qanday kuchlanishdan foydalanadi? DALI ishlashi uchun c16V kerak. Biroq, DALI avtobusi SELV emas. Shuning uchun u har doim tarmoqqa mos keladigan moslashuvchan yoki kabel yordamida ulanishi kerak.
DALI qutblanishga javob beradimi? Umuman emas, yo'q. DALI avtobusining ikkita simi ularning polaritesiga bog'liq emas. LED drayverlari, masalan, ko'pincha DALI qurilmalarida DA, DA bilan belgilangan terminallarga ega.
DALI simlari uchun ekranlash kerakmi? Yo'q, u himoyaga muhtoj emas. Voltaj o'zgarishiga nisbatan yuqori bardoshlik, ma'lumot uzatish tezligi (1200 bod) va shinaning yuqori kuchlanishi (16V) mavjud. Elektr shovqinlari mavjudligida bu o'zgaruvchilar natijasida avtobusning qanchalik chidamliligi tufayli ekranlash kerak emas.
Qaysi turdagi kabel yoki moslashuvchan DALI uchun ideal? Ko'pincha, DALI simini ulash uchun elektr tarmog'ini tashiydigan ko'p yadroli kabel ishlatiladi. Ikkita eng keng tarqalgan kabel konfiguratsiyasi: 6-yadro (jonli, favqulodda jonli, tuproq, neytral, DA, DA) va 5-yadro (jonli, tuproq, neytral, DA, DA).
